DESCRITIVO:

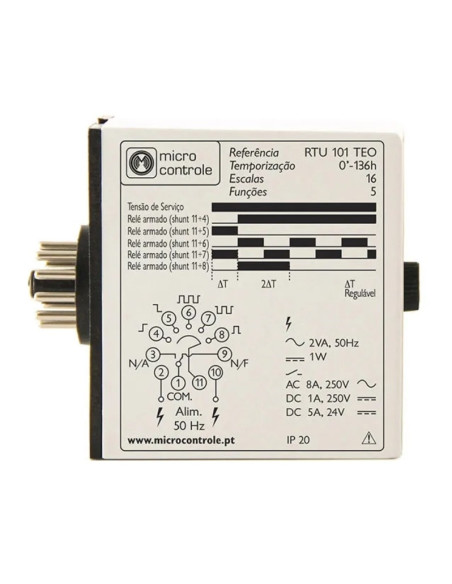

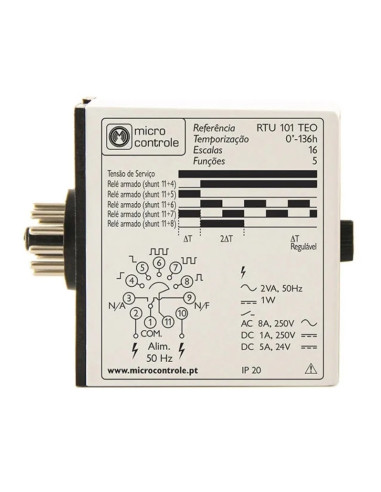

Relé temporizador universal, com funções de atraso e intervalo à operação, reciclador simétrico (on / off) e temporização de impulso.
-Atraso à operação
-Intervalo à operação
-Reciclador simétrico (com início em off” ou em on”)
-Temporização de impulso (”on” ou off”)
FUNCIONAMENTO:
Alimentar o relé (acende led verde – A.1)
Atraso à operação (shunt 11 + 4) : ao ligar a alimentação, inicia a temporização T”, ao fim do qual arma S1”.
Intervalo à operação (shunt 11 + 5) : no momento em que liga a alimentação, arma o contacto S1” e inicia a temporização T”, ao fim da qual desarma S1”.
Reciclador simétrico (off) (shunt 11 + 6) : ao ligar a alimentação inicia a temporização T” , no primeiro espaço de tempo T” desarma S1”, no T” seguinte arma S1”, e assim sucessivamente.
Reciclador simétrico (on) (shunt 11 + 7 ) : ao ligar a alimentação inicia o ciclo de temporização alternada com o tempo T” simétrico. no primeiro T” arma S1”, no T” seguinte desarma S1”, e assim sucessivamente.
Temporização de impulso (shunt 11 + 8 ) : ao ligar a alimentação inicia a temporização T” , ao fim da qual arma S1” – passado o espaço de tempo 2t”, desarma S1”.
