CARACTERÍSTICAS TÉCNICAS:
• Resistência máx. CC a 20ºC: 93,8 Ohm/km
• Capacitância mutua nominal a 1kHz: 56nF/km
• NVP: 65
• Impedância de entrada média a 100MHz: 100+/-5Ohm
• Atraso de propagação a 10MHz: Máx.518ns
• Atraso entre pares: Máx.40ns/100m
• Atenuação mínima de acoplamento: 30- 100MHz 40dB, 100-1000MHz 40dB20log(f/100)
• Tensão máx. de tração: 80N
• Diâmetro exterior aprox.:5,9mm
• Peso aprox.:39,3kg/km
• Raio mínimo de curvatura:24mm
• Temperatura de operação:-20ºC a 70ºC
• Temperatura de instalação:-5ºC a 50ºC
(Recomendação: Entre -5ºC e 5ºC manter o cabo a 20ºC durante 24h)

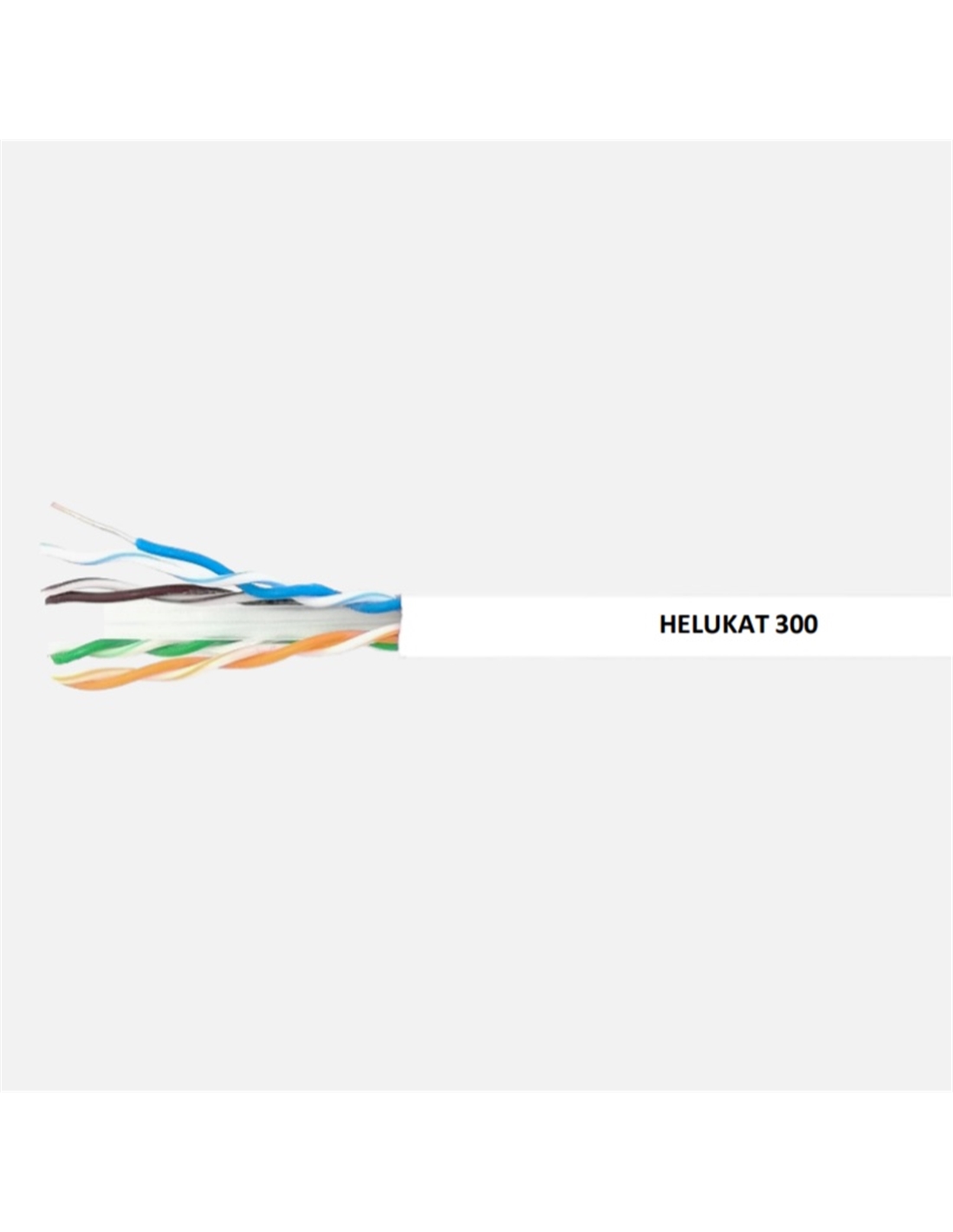

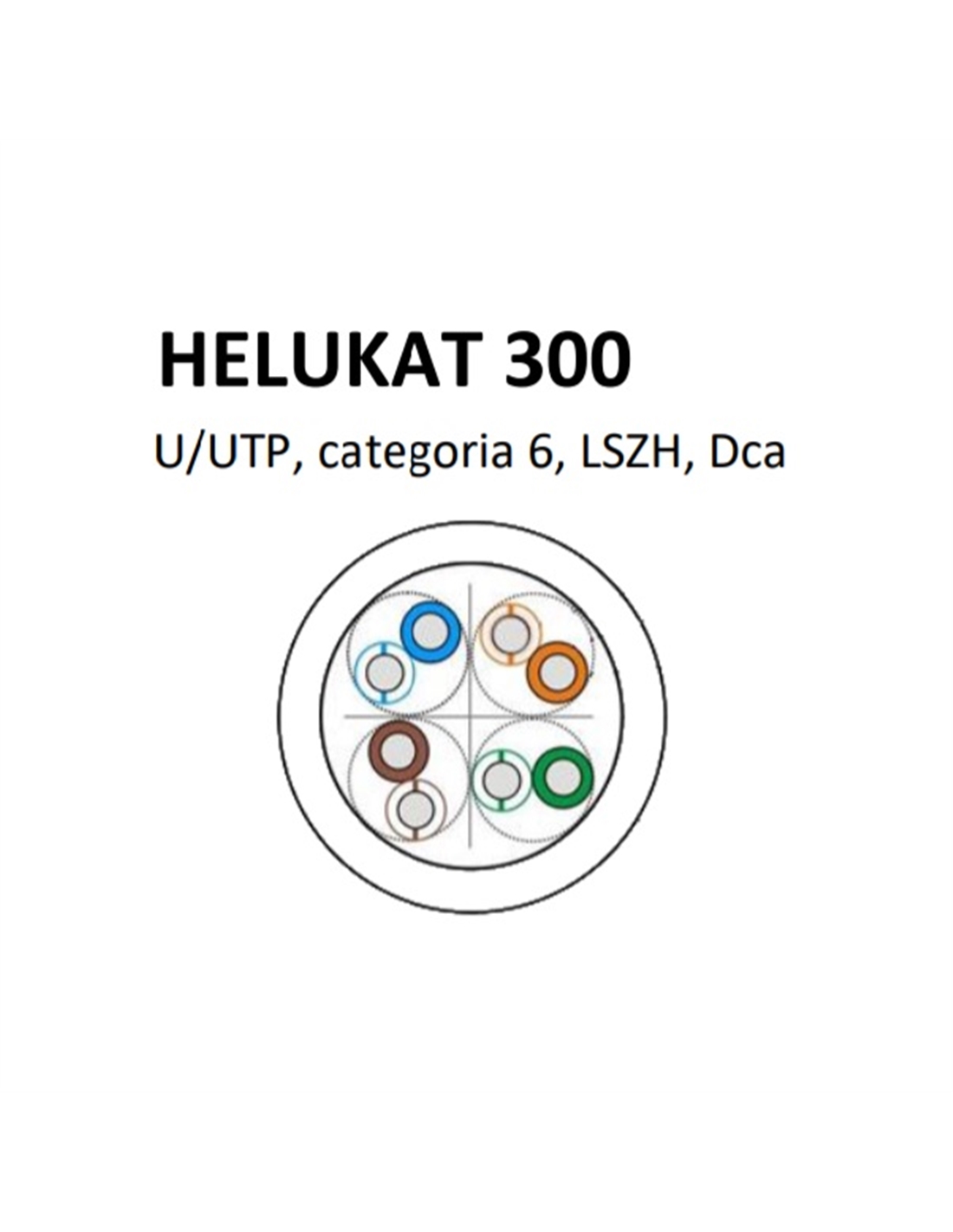

Estrutura:
• Condutor: 23 AWG, em cobre recozido sem revestimento
• Isolamento em Poliolefina
• Cruzeta separadora de pares
• Bainha exterior branca LSZH (Baixa emissão de fumos e zero halogéneo)
Teste:
• Reação ao fogo classe Dca-s2, d2, a1 de acordo com a EN 13501-6
Propriedades:
• ANSI/TIA-568-C.2
• IEC 61156-5
• EN 50288-6-1
• EN 50173
• ISO/IEC 11801
• EN 50575
• EN 50399
• EN 13501-6
Aplicação:
• 10BASE-T (IEEE 802.3)
• 4/16 Mbps TOKEN RING (IEEE 802.5)
• 100BASE-VG-AnyLAN
• 100 Mbps TP-PMD (ANSI X3T9.5)
• 100BASE-T (IEEE 802.3)
• 55/155 Mbps ATM
• 1000BASE-T (Gigabit Ethernet)
• 1.2 Gbps ATM
• 10G BASE-T (Length<50m)
