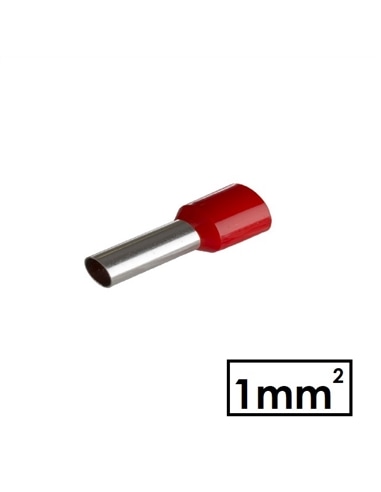

Ponteira Metálica Isolada para Fio Flexível 1mm² – DIN 46228-4
A ponteira metálica isolada para fio flexível de 1 mm² é um terminal tubular destinado à terminação de condutores elétricos flexíveis e multifilares, permitindo agrupar os vários filamentos do condutor antes da sua ligação a um borne.
A ponteira metálica isolada para fio flexível de 1 mm² é um terminal tubular destinado à terminação de condutores elétricos flexíveis e multifilares, permitindo agrupar os vários filamentos do condutor antes da sua ligação a um borne.
Depois de corretamente cravada, a ponteira mantém os filamentos compactados, facilitando a introdução do condutor em bornes de parafuso, bornes de mola e outros terminais compatíveis, proporcionando um acabamento uniforme e organizado da cablagem.
Este tipo de ponteira com colar plástico corresponde à construção definida pela DIN 46228-4, norma aplicável a ponteiras tubulares com colar isolante para condutores elétricos.
Este tipo de ponteira com colar plástico corresponde à construção definida pela DIN 46228-4, norma aplicável a ponteiras tubulares com colar isolante para condutores elétricos.
Características Técnicas:
• Tipo: Ponteira metálica isolada / terminal tubular
• Norma de referência: DIN 46228-4
• Secção nominal: 1 mm²
• Tipo de condutor: Flexível / multifilar
• Aplicação: Terminação de condutores elétricos
• Construção: Tubular com colar plástico
• Material típico do tubo: Cobre eletrolítico estanhado
• Montagem: Por cravação
• Ferramenta recomendada: Alicate de cravar ponteiras
• Ligação: Bornes elétricos compatíveis
• Utilização: Instalações elétricas, quadros, máquinas e equipamentos
• Reutilizável: Não
Função:
Nos fios flexíveis, o condutor é constituído por vários filamentos finos. Ao efetuar uma ligação diretamente num borne, estes filamentos podem separar-se ou dificultar a introdução correta do condutor.
A ponteira permite agrupar e compactar os filamentos, criando uma extremidade uniforme após a cravação e facilitando a ligação do fio ao equipamento.
Colar Plástico:
O colar plástico facilita a introdução dos filamentos no tubo metálico e proporciona um acabamento organizado na transição entre o isolamento do fio e a zona metálica da ponteira.
O colar não deve ser considerado um isolamento elétrico de proteção nem um sistema de alívio de tração.
Montagem:
• Descarne o fio no comprimento adequado à ponteira.
• Introduza todos os filamentos do condutor no interior do tubo metálico.
• Coloque a ponteira num alicate de cravar adequado a 1 mm².
• Efetue a cravação completa do terminal.
• Confirme que a ponteira ficou firmemente fixada antes de a introduzir no borne.
A utilização de uma ferramenta de cravação adequada é importante para obter uma ligação mecânica e elétrica correta.
Aplicações:
• Quadros e armários elétricos
• Bornes de ligação
• Aparelhagem elétrica compatível
• Contactores e relés
• Fontes de alimentação
• Autómatos e equipamentos de controlo
• Cablagem de máquinas
• Equipamentos industriais
• Instalações elétricas
• Trabalhos de manutenção e reparação
Principais Vantagens:
• Específica para fio flexível de 1 mm²
• Mantém os filamentos do condutor agrupados
• Facilita a introdução do fio nos bornes
• Proporciona uma terminação uniforme
• Evita filamentos soltos na extremidade do condutor
• Aplicação rápida através de cravação
• Colar plástico para facilitar a introdução do condutor
• Construção segundo DIN 46228-4
• Adequada para cablagem elétrica profissional
Nota: A cor do colar, comprimento do tubo e comprimento total podem variar consoante o fabricante e a série da ponteira. Por esse motivo, estes dados não são indicados sem uma referência específica do fabricante.
A ponteira metálica isolada de 1 mm² permite obter uma terminação limpa e organizada em condutores flexíveis multifilares, sendo especialmente indicada para cablagem de quadros elétricos, máquinas, equipamentos e sistemas de automação.
• Tipo: Ponteira metálica isolada / terminal tubular
• Norma de referência: DIN 46228-4
• Secção nominal: 1 mm²
• Tipo de condutor: Flexível / multifilar
• Aplicação: Terminação de condutores elétricos
• Construção: Tubular com colar plástico
• Material típico do tubo: Cobre eletrolítico estanhado
• Montagem: Por cravação
• Ferramenta recomendada: Alicate de cravar ponteiras
• Ligação: Bornes elétricos compatíveis
• Utilização: Instalações elétricas, quadros, máquinas e equipamentos
• Reutilizável: Não
Função:
Nos fios flexíveis, o condutor é constituído por vários filamentos finos. Ao efetuar uma ligação diretamente num borne, estes filamentos podem separar-se ou dificultar a introdução correta do condutor.
A ponteira permite agrupar e compactar os filamentos, criando uma extremidade uniforme após a cravação e facilitando a ligação do fio ao equipamento.
Colar Plástico:
O colar plástico facilita a introdução dos filamentos no tubo metálico e proporciona um acabamento organizado na transição entre o isolamento do fio e a zona metálica da ponteira.
O colar não deve ser considerado um isolamento elétrico de proteção nem um sistema de alívio de tração.
Montagem:
• Descarne o fio no comprimento adequado à ponteira.
• Introduza todos os filamentos do condutor no interior do tubo metálico.
• Coloque a ponteira num alicate de cravar adequado a 1 mm².
• Efetue a cravação completa do terminal.
• Confirme que a ponteira ficou firmemente fixada antes de a introduzir no borne.
A utilização de uma ferramenta de cravação adequada é importante para obter uma ligação mecânica e elétrica correta.
Aplicações:
• Quadros e armários elétricos
• Bornes de ligação
• Aparelhagem elétrica compatível
• Contactores e relés
• Fontes de alimentação
• Autómatos e equipamentos de controlo
• Cablagem de máquinas
• Equipamentos industriais
• Instalações elétricas
• Trabalhos de manutenção e reparação
Principais Vantagens:
• Específica para fio flexível de 1 mm²
• Mantém os filamentos do condutor agrupados
• Facilita a introdução do fio nos bornes
• Proporciona uma terminação uniforme
• Evita filamentos soltos na extremidade do condutor
• Aplicação rápida através de cravação
• Colar plástico para facilitar a introdução do condutor
• Construção segundo DIN 46228-4
• Adequada para cablagem elétrica profissional
Nota: A cor do colar, comprimento do tubo e comprimento total podem variar consoante o fabricante e a série da ponteira. Por esse motivo, estes dados não são indicados sem uma referência específica do fabricante.
A ponteira metálica isolada de 1 mm² permite obter uma terminação limpa e organizada em condutores flexíveis multifilares, sendo especialmente indicada para cablagem de quadros elétricos, máquinas, equipamentos e sistemas de automação.
