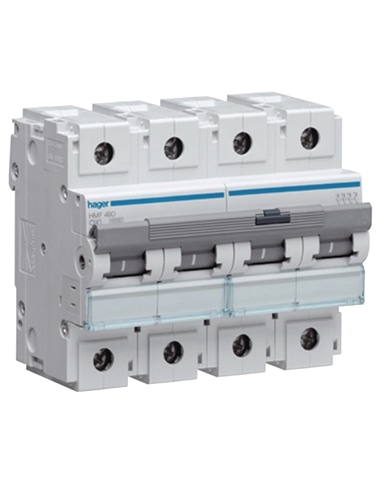

HAGER HMF490 – Disjuntor Magnetotérmico 4P 100A Curva C 10kA – 6 Módulos

O Hager HMF490 é um disjuntor magnetotérmico tetrapolar (4P), com corrente nominal de 100 A, curva de disparo C e poder de corte de 10 kA, desenvolvido para proteção de instalações elétricas contra sobrecargas e curto-circuitos.

A configuração de 4 polos protegidos permite o corte simultâneo dos quatro polos, sendo especialmente indicada para circuitos trifásicos com neutro. O aparelho ocupa 6 módulos DIN e destina-se à instalação em quadros elétricos sobre calha DIN.

Características Técnicas:

• Marca: Hager
• Referência: HMF490
• EAN: 3250613231071
• Tipo: Disjuntor magnetotérmico
• Número de polos: 4P
• Polos protegidos: 4
• Corrente nominal (In): 100 A
• Curva de disparo: C
• Poder de corte Icn: 10 kA
• Poder de corte Icu a 400 V AC: 10 kA
• Poder de corte em serviço Ics (IEC 60898-1): 7,5 kA
• Tensão nominal de funcionamento (Ue): 415 V AC
• Tensão nominal de isolamento (Ui): 500 V
• Tensão suportada de impulso (Uimp): 6 kV
• Frequência: 50/60 Hz
• Número de módulos: 6
• Classe de limitação de energia: 3
• Grau de proteção: IP20
• Grau de poluição: 3
• Temperatura de funcionamento: -25 °C a +70 °C
• Potência total dissipada a In: 28,1 W
• Tipo de ligação: Terminais de parafuso
• Montagem: Calha DIN
• Posição de montagem: 360°
• Conformidade RoHS: Sim

Capacidade dos Terminais:

• Condutores rígidos: 1 a 70 mm²
• Condutores flexíveis: 1 a 50 mm²
• Binário nominal de aperto: 3,5 a 5,0 Nm

Os terminais de parafuso permitem a ligação de condutores de elevada secção, facilitando a integração do disjuntor em quadros elétricos de distribuição.

Dimensões:

• Altura: 90 mm
• Largura: 106 mm
• Profundidade: 70 mm
• Ocupação no quadro: 6 módulos DIN

Proteção Magnetotérmica:

O Hager HMF490 combina proteção térmica e magnética para proteger a instalação elétrica contra condições anormais de funcionamento.

• Proteção térmica: atua perante situações de sobrecarga prolongada, protegendo os condutores e a instalação contra sobreaquecimento.
• Proteção magnética: proporciona uma atuação rápida perante correntes elevadas provocadas por curto-circuito.

A curva C é adequada a circuitos com correntes de arranque moderadas, dentro das condições de dimensionamento da instalação.

Aplicações:

• Quadros elétricos de distribuição
• Circuitos trifásicos
• Instalações comerciais
• Instalações industriais
• Instalações técnicas
• Proteção de circuitos contra sobrecargas
• Proteção contra curto-circuitos

A seleção e dimensionamento do disjuntor devem ser realizados em função da secção dos condutores, corrente admissível, corrente de curto-circuito prevista e restantes características da instalação.

Principais Vantagens:

• 4 polos protegidos
• Corrente nominal de 100 A
• Curva de disparo C
• Poder de corte de 10 kA
• Tensão de funcionamento até 415 V AC
• Capacidade para condutores rígidos até 70 mm²
• Montagem em calha DIN
• Ocupação de 6 módulos
• Proteção contra sobrecargas e curto-circuitos
• Produto original Hager

O Hager HMF490 é um disjuntor magnetotérmico 4P de 100 A, curva C e poder de corte de 10 kA, indicado para proteção de circuitos e instalações elétricas onde seja necessária elevada capacidade de corrente e corte tetrapolar.
